Polohopisné a výškopisné osazení objektu v Revitu
Tady u nás, v ČR, používáme při geodetických úkonech polohopisný referenční souřadný systém JTSK a výškopisný systém Bpv. Protože se jedná o takový reviťácký "evergreen", v článku si popíšeme, jak na to.
Přímé nastavení hodnot
Pokud jsou známé JTSK souřadnice lokálního počátku objektu (nebo jiného jasně definovaného bodu), nadmořská výška 1.NP i natočení projektové orientace modelu vůči skutečnému severu, je nastavení jednoduché - v Revitu pro ně máme nástroj Zadat souřadnice v bodě, který najdeme v kartě Správa.

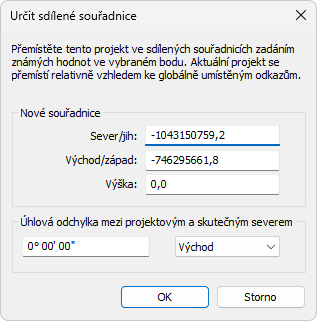

Následně je potřeba kliknout na nějaký bod v projektu (např. projektový počátek), pro který v následujícím dialogovém okně stačí vyplnit správné hodnoty. Oproti S-JTSK je zde typická CADovská odchylka ve znaménkách - obě hodnoty je potřeba zadat záporné.
Stejný nástroj lze i dodatečně použít pro definování nadmořské výšky. Nejlépe v řezu pak stačí vybrat podlaží a nastavit požadovanou hodnotu. Ne zcela vzácnou chybou by bylo vybrat všechna podlaží a posunout je směrem nahoru. Nic tedy neposouváme, pouze nastavíme hodnotu výšky uvedeným nástrojem.
Toto nastavení je možné provést i v Revitu LT, jen je potřeba hodnoty dopředu znát, nebo si je nějak zjistit.
Pokud máme plnou verzi Revitu Architecture a hodnoty dopředu neznáme, máme další možnosti, díky kterým můžeme souřadnice "vytáhnout" z připojené katastrální mapy (v souřadnicích S-JTSK).
